Übungsaufgaben zu KNX-Grundlagen

Übung 3 Umschaltfunktion

Ändern Sie das vorherige Projekt wie folgt:

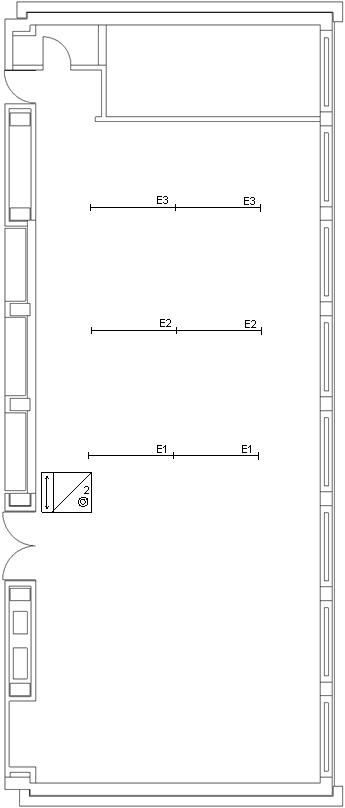

Zum Schalten wird ein 2-fach-Taster an der Eingangstür verwendet. Dieser soll folgende Funktion erfüllen.

Taste oben rechts alle Leuchten AUS   Taste oben links schaltet Licht E1 UM   Taste unten rechts schaltet Licht E2 UM   Taste unten links Licht E3 UM

Hinweis: Beachten Sie, dass Sie für jede Funktion eine eigene Untergruppe anlegen müssen.

Testen Sie das Projekt auf evtl. eigenartige Schaltfunktionen, suchen Sie die Ursache und eine mögliche Abhilfe.

Verwenden Sie als Hauptgruppenadresse bitte die Nummer Ihres Koffers und als physikalische Adresse das System wie bei Übung 1.
