Übungsaufgaben zu KNX-Grundlagen

Übung 4 Schaltfunktionen

Ändern Sie das vorherige Projekt wie folgt:

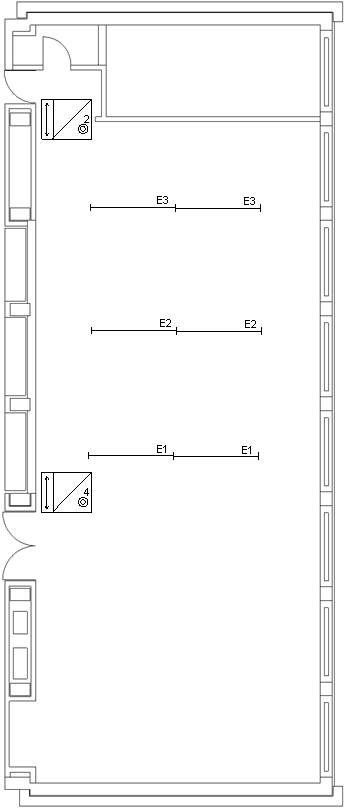

Zum Schalten werden ein 4-fach-Taster an der Eingangstür und ein 2-fach-Taster an der kleinen Eingangstür verwendet. Diese sollen folgende Funktionen erfüllen.

Taster Eingangstür

Taste oben alle Leuchten EIN / AUS   Taste oben mitte schaltet Licht E1 EIN / AUS   Taste unten mitte schaltet Licht E2 EIN / AUS   Taste unten Licht E3 EIN / AUS

Taster kleine Eingangstür

Taste oben links alle Leuchten EIN   Taste oben rechts schaltet Licht E1 UM   Taste unten links schaltet Licht E2 UM   Taste unten rechts Licht E3 UM

Hinweis: Beachten Sie, dass Sie für jede Funktion eine eigene Untergruppe anlegen müssen.

Verwenden Sie als Hauptgruppenadresse bitte die Nummer Ihres Koffers.
