Übungsaufgaben zu KNX-Grundlagen

Übung 5 Dimmfunktion

Legen Sie bitte selbstständig ein neues Projekt an.

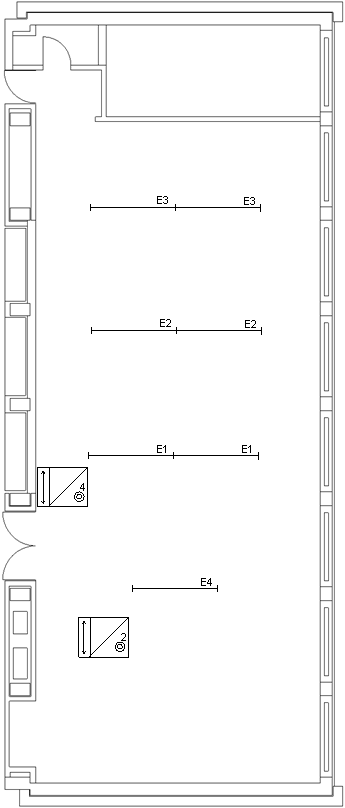

Die Leuchte E4 (an der Leinwand) wird über einen Dimmaktor geschaltet und gedimmt.

Zum Schalten/Dimmen werden ein 2-fach-Taster (Leinwand 2092) und ein
4-fach-Taster (Tür) verwendet.

Taster Tür

Taste oben schaltet alle Leuchten EIN / AUS (Zentralfunktion)   Taste oben mitte schaltet Licht E1 EIN / AUS   Taste unten mitte schaltet Licht E2 EIN / AUS   Taste unten schaltet Licht E3 EIN / AUS

Taster Leinwand (2092 Universal / Dimmen)

Taste oben schaltet/dimmt Leuchte E4     Taste unten schaltet E1-E3 EIN / AUS

Verwenden Sie als Hauptgruppenadresse bitte die Nummer Ihres Koffers.

Für die folgenden Übungen ändern Sie bitte nur die Parameter.

Übung 5.1

Wählen Sie nun als Einschalthelligkeit 60%.

Ändern Sie nun die Dimmgeschwindigkeit.

Übung 5.2

Wählen Sie:

- auf- und abwärts dimmen automatisch (ohne Stopp-Telegramm)

- mit Stopp-Telegramm

Übung 5.3

Wählen Sie nun Einschalten mit letztem Helligkeitswert.
