Übungsaufgaben zu KNX-Grundlagen

Übung 6.1 Leinwandfunktion (Rollladensteuerung)

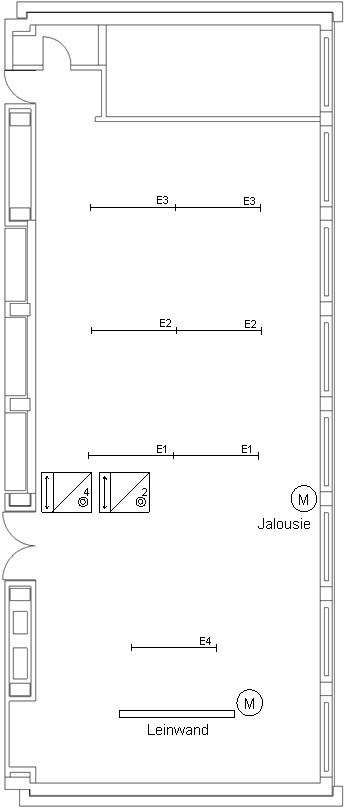

Ändern Sie das vorherige Projekt wie folgt:

Zum Schalten werden ein 4-fach-Taster (2094) und ein 2-fach-Taster an der Eingangstür verwendet.
Diese sollen folgende Funktionen erfüllen.

Taster Eingangstür (Licht)

Taste oben schaltet Licht E1 EIN / AUS   Taste oben mitte schaltet Licht E2 EIN / AUS   Taste unten mitte schaltet Licht E3 EIN / AUS   Taste unten schaltet/dimmt E4 EIN / AUS  heller / dunkler

Taster Eingangstür (Jalousie)

Taste oben Jalousie auf / ab  sowie Lamelle   Taste unten Leinwand auf / ab  sowie Stopp

Hinweis: Beachten Sie, dass Sie für jede Funktion eine eigene Untergruppe anlegen müssen.

• Für die Leinwandfunktion (Rolllade) muss der Kurzzeitbetrieb für die
  Stopp-Funktion verknüpft werden.
• Beim Aktor muss aber die Lamellenverstellung deaktiviert werden

Verwenden Sie als Hauptgruppenadresse bitte die Nummer Ihres Koffers.
